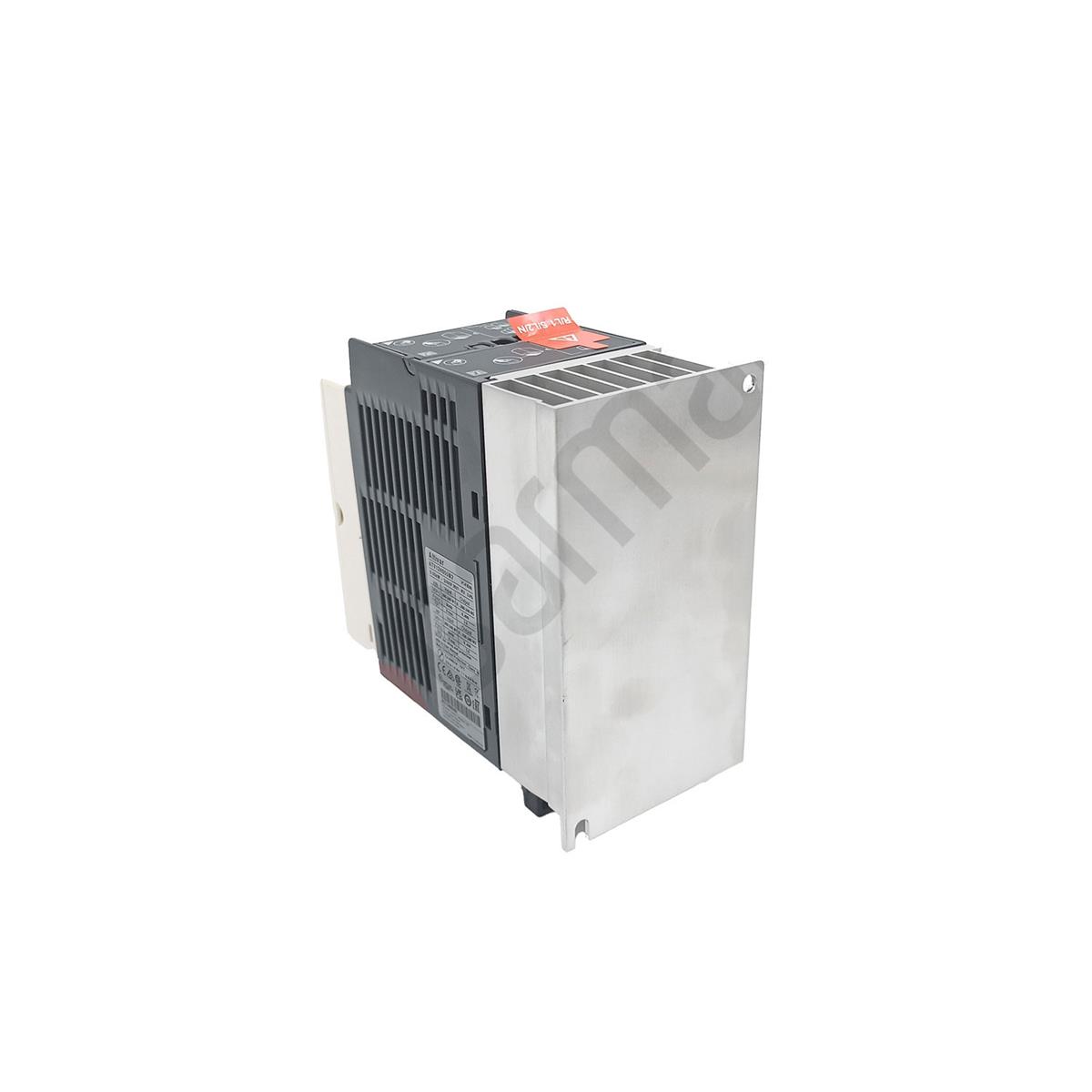

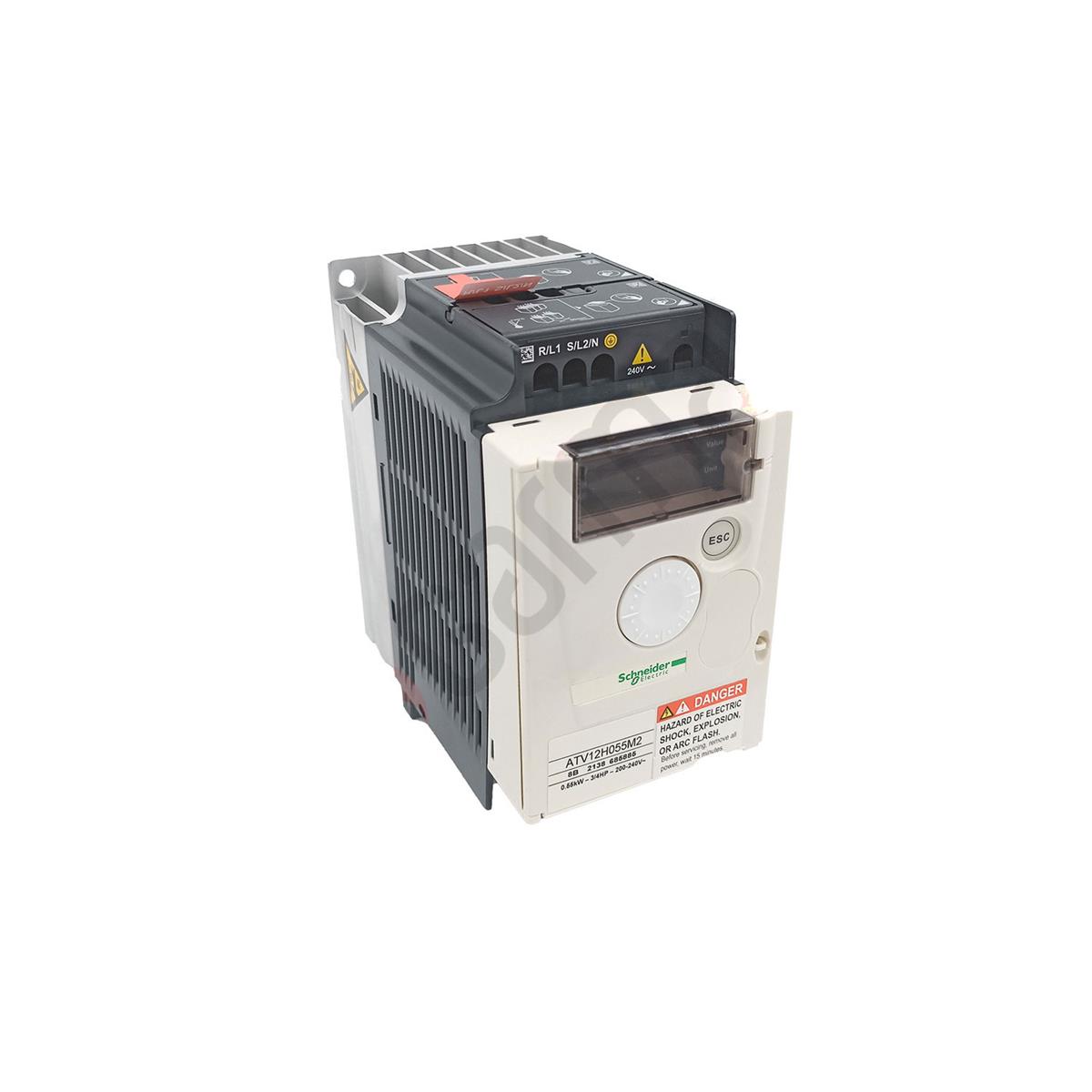

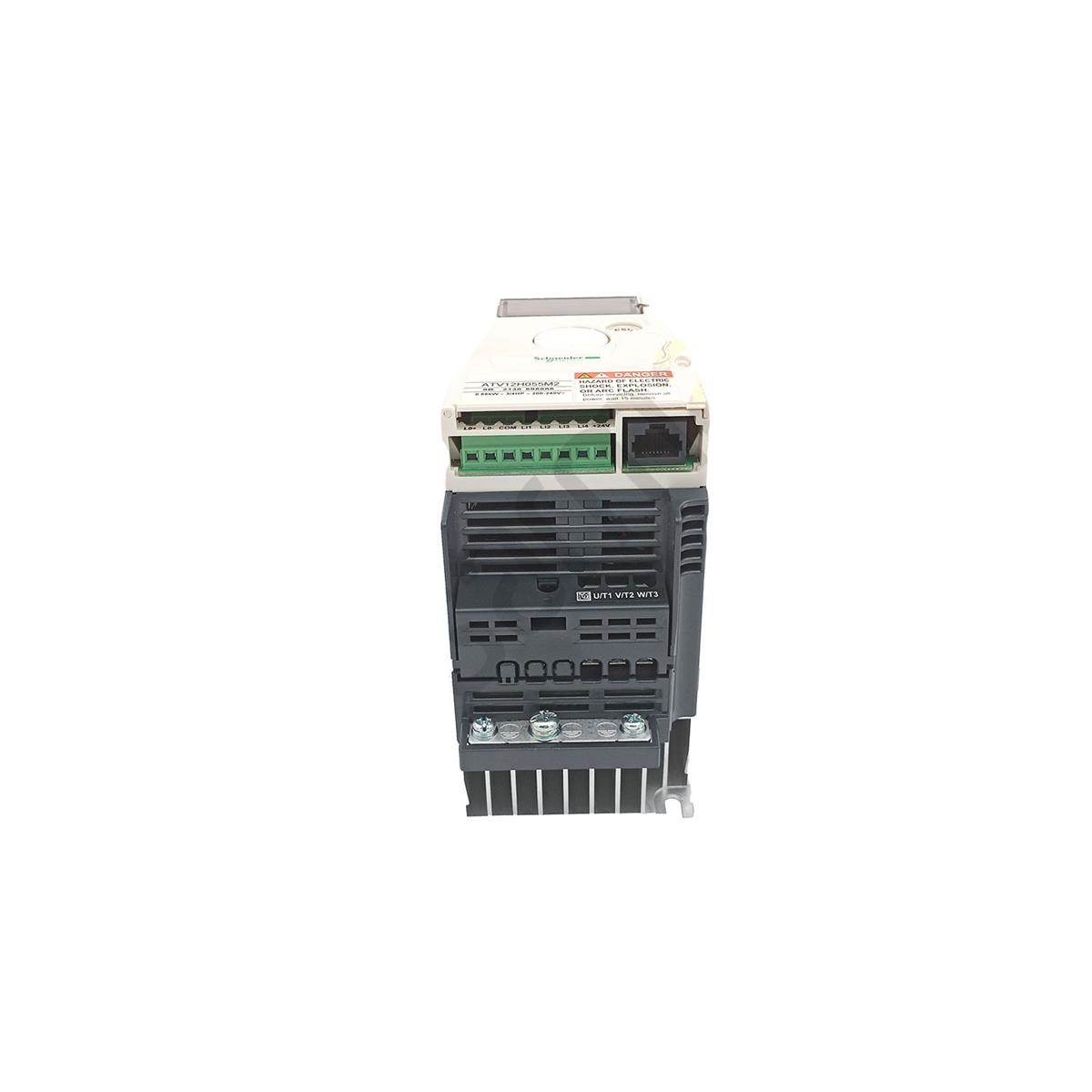

Schneider ATV12H055M2, 0,55 kW Hız Kontrol Cihazı, bir elektronik bileşen ürünüdür. Bu ürün, AC motorlarının hızını kontrol etmek için kullanılan bir cihazdır.
Marka: Schneider
Ürün Serisi: Altivar 12
Ürün ya da Bileşen Tipi: Değişken hızlı sürücü
Ürün Varış Yeri: Asenkron motorlar
Ürüne Özel Uygulama: Basit makine
Montaj Stili: Soğutma bloklu
bileşen Adı: ATV12
Set Başına Miktar: 1'li set
EMC filtresi: Entegre
Dahili Fan: Olmadan
Fazların Ağ Sayısı: 1 faz
Nominal Besleme Gerilimi: 200...240 V - 15...10 %
Motor Gücü kW : 0.55 kW
Motor Gücü hp : 0.75 hp
Haberleşme Port Protokolü: Modbus
Hat Akımı: 8 A 200 V - 6,7 A 240 V
Hız Aralığı: 1…20
Geçici Aşırı Moment: % 150...170 sürücü değerine ve motor tipine bağlı olarak nominal motor torku
Asenkron Motor Kontrol Profili:
Karesel gerilim/frekans oranı
Sensörsüz akı vektör kontrolü
Gerilim/frekans oranı (V/f)
IP koruma derecesi: IP20 üst parçada kapama plakası olmadan
Gürültü Seviyesi: 0 Db
Besleme frekansı: 50/60 Hz +/- 5 %
Konnektörün Tipi: 1 RJ45 Modbus ön yüzde
Fiziksel Arayüz: 2 telli RS 485 Modbus
İletim Çerçevesi: RTU Modbus
İletim Hızı:
4800 bit/sn
9600 bit/s
19200 bit/s
38400 bit/sn
Adreslerin Sayısı: 1...247 Modbus
Haberleşme Hizmeti:
Bekleme kayıtlarını oku (03) 29 word
Tek kayıtları yaz (06) 29 word
Çoklu kayıtları yaz (16) 27 word
Çoklu kayıtları oku/yaz (23) 4/4 word
Cihaz tanımlamasını oku (43)
Muhtemel hat Isc: <= 1 kA
Sürekli Çıkış Akımı: 3,5 A 4 kHz
Maksimum Geçici Akım: 5,3 A 60 s
Hız Kontrol Cihazı Çıkış Frekansı: 0.5...400 Hz
Nominal Anahtarlama Frekansı: 4 kHz
Anahtarlama Frekansı: 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile
Frenleme Torku: Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan
Motor Kayma Kompanzasyonu: Ayarlanabilir
Çıkış Gerilimi: 200...240 V 3 faz
Elektrikli Bağlantı: Terminal 3,5 mm² AWG 12 L1, L2, L3, U, V, W, PA, PC
Sıkma Torku: 0.8 N.m
Yalıtım: Güç ve kontrol arasındaki elektrik
Analog Giriş Sayısı: 1
Dijital Giriş Sayısı: 4
Analog Çıkış Sayısı: 1
Dijital Çıkış Sayısı: 2
